MICRO SERVEUR HTTP SUR PIC 18F (PIC18F4685)



Description du fonctionnement

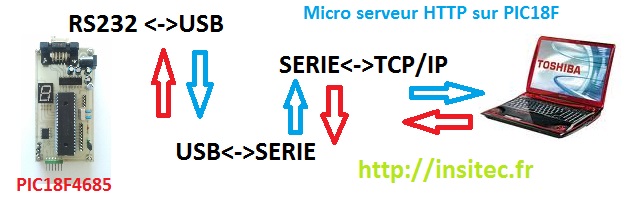

Sur un PIC18F comme le PIC18F4685 de notre carte CAM Série, j'ai installé un micro serveur HTTP qui comprend certaines instructions HTTP comme GET et qui permet de piloter un client de type navigateur Internet comme Firefox (Par exemple). Notre carte est reliée au PC via un connecteur série fourni par un adaptateur USB/SERIE ce qui me permet d'avoir un PORT SERIE sur un PC. Dans le PC, afin que le navigateur puisse se connecter sur la carte via la liaison série via TCP, j'ai installé le logiciel COM2TCP qui me permet d'avoir une translation TCP->SERIE.


Implémentation sur le PIC18F4685

Sur le PIC18F4685, j'ai installé mon soft qui reconnai la commade GET avec une ligne de code en C qui ressemble à ceci : if(strncmppgm2ram(buffer,"GET",3)==0) ainsi qu'une variable 'key' avec if(strncmppgm2ram(buffer,"?key=",5)==0) ce qui me permet d'avoir la gestion de BUTTONS (Boutons) HTML de type 'submit' créés sur le navigateur avec une ligne de code en C contenant du texte à transmettre comme ceci : input type='submit' name='key' value='xyz' Mon micro serveur HTTP envoie donc au navigateur du code sous forme HTML. Je pourrai aussi envoyer du Javascript. En retour, mon code est capable de gérer les demandes des boutons via la valeur (sur un octet) de la variable HTML 'key' transmise par l'URL.


Utilisation du Micro Serveur HTTP

Cela permet d'avoir une interface très intelligente et bien mieux qu'un simple terminal, avec les softs qui tournent sur les microcontrôleurs PIC de MICROCHIP. Par exemple pour faire des mises en page avec des boutons ou encore mieux des graphiques. Il est également très pratique pour faire un BOOTLOADER de grande qualité voir même la possibilité de reprogrammer des parties de code du PIC18F4685.
Pour plus d'informations sur le cours de la mise en oeuvre de cette technique, n'hésitez pas à vous inscrire au Club Insitec.fr ou faire un don et pouvoir ainsi récupérer le code source afin de l'adapter à vos idée et à vos besoins.
